Sněžná děla ARECO

Technický popis

Pro usnadnění manipulace se sněžným dělem je podvozek opatřen širokými nízkotlakými pneumatikami. Dělo můžeme rovněž dodat se zařízením umožňujícím přesun na radlici rolby. Vlastní výkon a především množství sněhu se reguluje čtyřmi (pěti u typu Supersnow) kulovými ventily, které se nacházejí pod ochranným krytem na levé straně bubnu ventilátoru. Ventilátor rozprašuje atomizovanou vodu (60-680 litrů za minutu u typu Supersnow) a krystalizační jádra do okolního vzduchu, kde se tyto dvě složky spojují a tvoří suché sněhové vločky. Směšovací poměr vzduchu a vody se nastavuje redukčním ventilem v závislosti na hodnotě tlakoměru vzduchu. Celá vodní soustava se po ukončení provozu sama vyprázdní, aby nedošlo k  zamrznutí. Zpětná klapka chrání proti jakémukoliv vstupu vody do vzduchového vedení a do kompresoru. Pro usnadnění startu a jako ochrana proti zamrznutí slouží elektrické vytápění vodní soustavy a filtru, který se nachází uvnitř rozdělovače vody. Celé zařízení lze na stojanu otočit o 360° (Junior 300°). Výkyvné zařízení je poháněno el. šnekovým pohonem přes třecí spojku. Buben ventilátoru a celá vodní soustava jsou vyrobeny z nerezové oceli (u typu Junior je buben ventilátoru z hliníkové slitiny). Podvozek a stojan jsou chráněny proti korozi žárovým pozinkováním. Podvozek u typu Junior je z hliníkové slitiny.

Čelní pohled na ARECO Supersnow, je osazeno 328 tryskami Danfoss Detail hydraulických okruhů V montážní hale Östersundu...

Technické údaje

Typ STANDARD SUPERSNOW
Ventilátor (kW) 9 15
Kompresor (kW) 4 4
Ohřev (kW) 5,5 5,5
Elektrický výkyv (kW) 0,09 0,09
Reflektor (24 V, kW) 0,07 0,07
Výroba sněhu (m3/h) 75 100
Zasněžená plocha (m2) 850 950
Min. tlak vody (MPa) 0,8 0,8
Max. tlak vody (Mpa) 3,0 3,0
Hmotnost (kg) 490 515
Délka (mm) 2420 2420
Šířka (mm) 2420 2420
Výška (mm) 1950 2145
Počet trysek 300 + 20 300 + 20
Množství vody (l/min) 55 - 500 60 - 680
Délka dostřelu vloček (m) 15 - 40 15 - 45
Elektrické připojení (A,V) 5 kolíková zástrčka
CEE
5 kolíková zástrčka
CEE
Přípojka vody 63 A, 400 V
kamlok 2“
63 A, 400 V
kamlok 2“

Standardní výbava sněžných děl ARECO

  • tělo ventilátoru z nerezové oceli
  • olejový kompresor ATLAS COPCO s dochlazovačem
  • robustní konstrukce podvozku s bantamovými koly
  • dvoupalcová armatura pro snadné připojení vodní hadice
  • účinné parkovací brzdy
  • elektrický ohřev okruhu trysek a všech vodních armatur řízený teplotním termostatem
  • rotace v rozsahu 360° s automatickou oscilací
  • provozní výkonný reflektor
  • automatická signalizace poruchového stavu majáčkem závislá na jištění tepelnými přerušovači
  • měření provozních hodin
  • manometry provozních hodnot vody a vzduchu

Množství vody pro výrobu sněhu

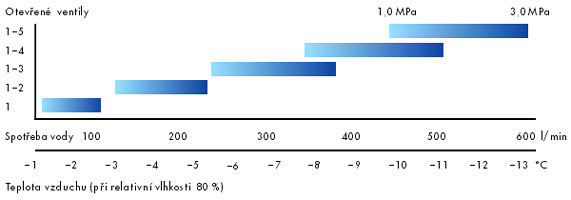

Spotřeba vody se reguluje pěti kulovými ventily na rozdělovači, kterými se uzavírá a otevírá přítok vody do okruhů s tryskami. Dále lze regulovat tlak vody přímo na hydrantu. Následující diagram ukazuje množství vody, které lze doporučit při různých teplotách.

Diagram platí pro typ ARECO SUPERSNOW ( 5 okruhů )

Pro orientační stanovení množství vody lze použít vztahu: 10m3/hod sněhu = 1l/sec vody.

Popis chování vody v závislosti na tlaku a teplotě, problematiku vzniku vodních krystalů a sněhových vloček. Tento dokument přiblížuje princip výroby technického sněhu pomocí sněžných děl ARECO SNOWSYSTEM.

chlazeni.pdf

Systém "Areco Swinging"

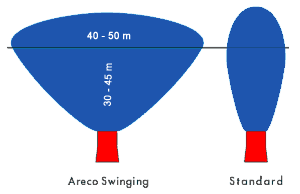

Systém "Areco Swinging" - to jsou výkyvná sněžná děla Areco. Na obrázku je znázorněna plocha zasněžená výkyvným dělem firmy Areco ve srovnání s výrobkem od jiné firmy, která výkyvný systém nemá. Zabudovaný výkyvný systém Areco, který je standardní u všech našich typů zaručuje, že z jednoho místa lze zasněžit plochu větší než 950 m2. Znamená to, že se nový sníh nemusí přemisťovat a je možné jej mnohem rychleji používat, mimochodem i proto, že je zapotřebí jen minimálního času pro vypouštění. Sníh se průběžně vytváří v novém studeném vzduchu, což zjednodušuje jeho výrobu při teplotách těsně kolem bodu mrazu. Dosah rozptylu je od 15 do 45 metrů.


Hlučnost sněžných děl

TYP VZDÁLENOST (m) HLUČNOST ZE STRANY HLUČNOST ZE PŘEDU HLUČNOST ZE ZADU
ARECO SUPERSNOW 20
50
100
62 dBA
60 dBA
50 dBA
65 dBA
61 dBA
52 dBA
65 dBA
62 dBA
53 dBA
ARECO STANDARD 20
50
100
61 dBA
59 dBA
49 dBA
63 dBA
61 dBA
51 dBA
64 dBA
61 dBA
52 dBA
