Tepelné moduly

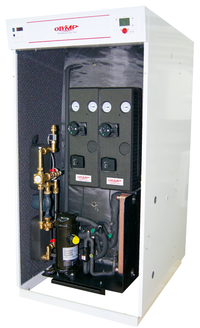

Tepelný modul OLYMP je kompaktní zdroj tepla s navzájem vyladěným systémem hořák – kotel – akumulátor tepla – topné okruhy. Veškerá vyrobená energie je uložena v akumulátoru tepla a odtud je odebírána podle programovatelného časového rozložení vytápění objektu a odběru teplé užitkové vody. Tím je zaručeno maximální využití energie. K tepelnému modulu OLYMP lze přiřadit další zdroj tepla, např. kotel na dřevo, případně doplňkový zásobník tepla pro maximální využití výkonu solárních kolektorů a zvýšení akumulace tepla. V roce 2012 uvedla firma OLYMP na trh nový tepelný modul s tepelným čerpadlem s označením WHS 500. Na rozdíl od dříve vyráběných modulů HS,SHS a SWS může uživatel zcela přejít na obnovitelnou energii tepelného čerpadla.

Jednotlivé topné okruhy lze volit buď s proměnlivou nebo s konstantní teplotou otopného média. Při požadavku zvýšeného odběru TUV (např. penziony, hotely…), lze modul vybavit dvěma výměníky pro ohřev TUV. Alternativně lze použít tepelný modul i pro ohřev bazénové vody.

Účinnost spalování

Účinnost spalování hořáků v porovnání kombinací hořák – kotel, je shodná. Výrazně vyšší je však celoroční účinnost. Vzhledem k tomu, že je počet startů hořáku tepelného modulu OLYMP je cca. 7x nižší v průběhu celého roku než počet startů hořáků u klasického kotle. Spolu s tím, je i množství exhalací výrazně nižší (každý start představuje krátkodobě pětinásobný nárůst emisí, každé vypnutí zhruba 2,5 násobný nárůst hodnoty běžných emisí při trvalém provozu hořáku).

Variabilita volby tepelného modulu

Zásadně je k dispozici celkem šest typů tepelných modulů s vodním obsahem od 220 l do 730 l. Typy HC 220, HS 350 a HS 460 slouží pouze pro vytápění a přípravu TUV, případně k ohřevu vody pro bazén nebo k napojení kotle na dřevo, či k napojení dalšího přídavného zdroje. U tepelného modulu v provedení s tepelným čerpadlem je k dispozici pět alternativ zapojení.

Regulace tepelného modulu

Regulace tepla Regulace tepelného modulu

Provoz zařízení je řízen regulátorem typu Regelstar 3000, s čidly venkovní a vnitřní teploty, čidly teploty topné vody, případně čidlem teploty solárního okruhu a dále čidly teplot vody v akumulační části topného modulu. Regulátor řídí komplexně jak vytápění tak i přípravu TUV celého zásobovaného objektu.

Palivo

Palivem pro tepelný modul OLYMP může být jednak extra lehký topný olej, zemní plyn, případně propan-butan. Tepelný modul je osazen tlakovým hořákem OLYMP, typu VISCOSTAR 33D, pro spalování extra lehkého topného oleje nebo hořákem OLYMP STAR 33 GE pro spalování zemního plynu nebo propan-butanu. Hořáky VISCOSTAR 33 DV a OLYMP STAR 33 GE mohou být v provedení nízkoemisním.

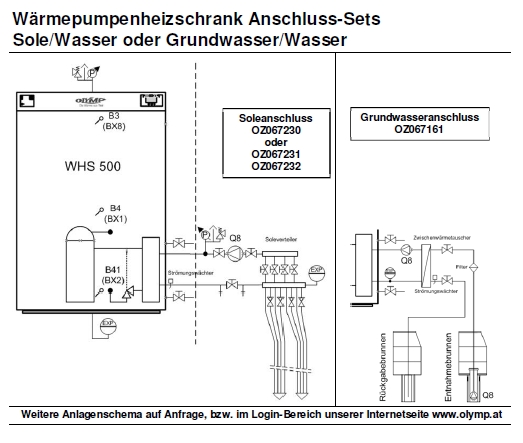

Příklady zapojení tepelných modulů – zemní kolektor - studna

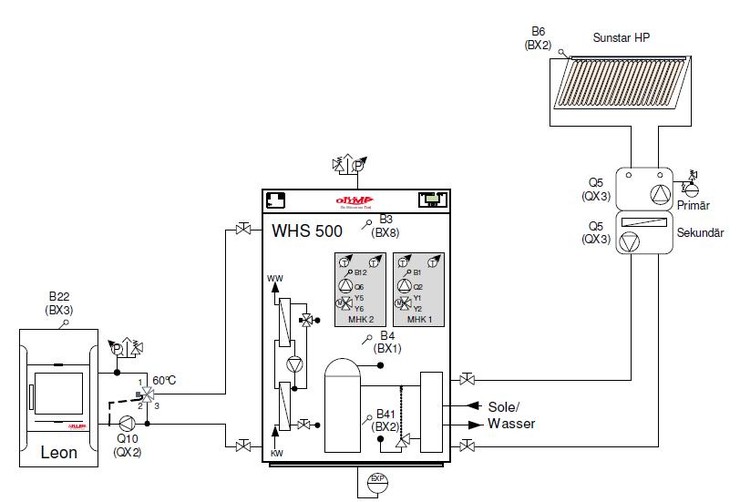

Zapojení tepelného modulu na solární panely

Technické parametry tepelných modulů

TEPELNÝ MODUL	HS 220	HS 350	HS 460	SHS 520	SHS 680	SHS 730	WHS 500
Jmenovitý tepelný výkon (kW)	16-22	16-22	30-40	16-20	30-60	16-25	9,4-12,2
Vodní objem (l)	220	350	460	520	680	730	500
Maximální teplota kotle (°C)	90	90	90	90	90	90	90
Minimální teplota kotle (°C)	40	40	40	40	40	40	20
Max. provozní přetlak (MPa)	0,3	0,3	0,3	0,3	0,3	0,3	0,3
Výkon ohř. vody při 50 kW (l/min,45°C)	19	19	19	19	19	19
Výkon ohř. vody při 70 kW (l/min,45°C)	27	27	27	27	27	27
Výkon ohř. vody při 110 kW (l/min,45°C)			42	42	42	42
Zásoba teplé vody (l,45°C)	189	300	394	317	583	394	260
Trvalý průtok TV (l/min,45°C)	8	8	13/25	8	44/36/24	8	35
Doba ohřevu bez odběru (min)	23	37	24/16	39	44/36/24	39
Šířka (mm)	750	900	900	900	1000	1000	853
Hloubka (mm)	1050	1120	1120	1120	1280	1280	1114
Výška (mm)	1660	1829	1829	1829	1798	1798	1830
